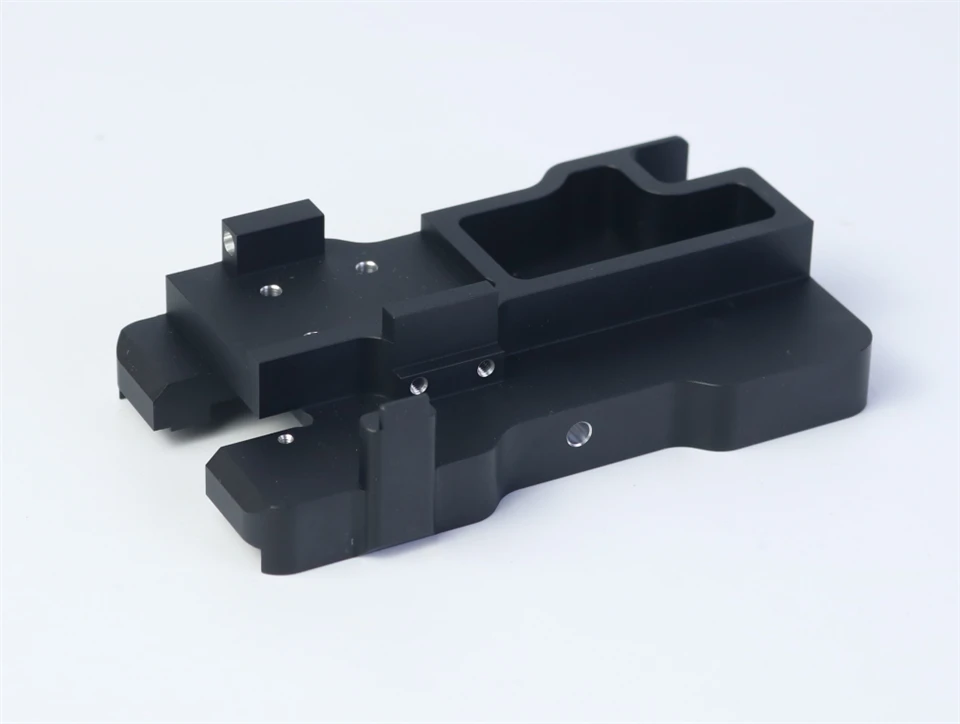

Hva er en sandblåst svart anodisert Al6061 posisjoneringsplate?

A posisjoneringsplatelaget avAl6061brukes ofte i CNC-armaturer, automasjonsmoduler, laserutstyr, optiske justeringsbaser og robotsammenstillinger. Når det går gjennomsandblåsing + svart anodisering, får delen et matt-jevnt utseende, sterkere korrosjonsmotstand og bedre slitestyrke - ofte avgjørende for gjentatt klemme- eller posisjoneringsnøyaktighet.

I vår fabrikk er denne typen plate en av de mest etterspurte komponentene for maskin-OEM-er og armaturdesignere fordi den balansererstyrke, bearbeidbarhet og estetisk kvalitet.

Hvorfor designere foretrekker Al6061 for posisjoneringsplater

Basert på ekte maskineringsdata fra vårt verksted (2023–2024 batchdata):

Eiendom	Al6061-T6 faktiske data	Innvirkning på produksjon
Hardhet (HB)	95–100	Ideell for stabil maskinering
Planhet etter fresing	Mindre enn eller lik 0,03 mm / 200 mm	God dimensjonsstabilitet
Overflateruhet før anodisering	Ra 0,4–0,8 μm	Glatt base for jevn anodisering
Tykkelse av anodiseringslag	10–18 μm	Tilstrekkelig for industriell inventar

Disse verdiene kommer fra vår målelogg som bruker Mitutoyo-indikatorer og beleggstestere under tre kundebatcher for automatiseringsarmaturbaser.

Hvordan sandblåsing forbedrer overflatekvaliteten

Før anodisering er platen vanligvissandblåst (perleblåsing #100–#150). Basert på vår virkelige verkstedsprosedyre:

Sprengningstrykk:0,5–0,6 MPa

Dyseavstand:180–220 mm

Resulterende ruhet:Ra 1,6–2,2 μm

Effekt: Fjerner fine verktøymerker / blander hjørneoverganger / gir matt tekstur

Kunder velger sandblåsing fordi det forhindrer den ujevne glansen du får med rå CNC-frest aluminium, spesielt på store flate plater.

Svart anodiseringsytelse: Ekte målte data

Vi har anodisert mer enn8,000+ Al6061 festeplatersiden 2019. Basert på faktiske QC-ark:

Testelement	Typisk resultat	Notater
Beleggtykkelse	12–16 μm	Egnet for industriell bruk
Ensartet farge	ΔE < 1,0	Når sandblåsingen er jevn
Saltspraymotstand	336–480 timer	Basert på kundespesifikke-spesifikasjoner
Slitasjemotstand	Ingen synlig ripe etter 50 sykluser	1 kg last tørr friksjonstest

Det svarte anodiserte laget hjelper også med å skjule fingeravtrykk og mindre riper, og det er grunnen til at integratorer av automatiseringsutstyr foretrekker matte-svarte overflater.

CNC-bearbeidingsprosess for posisjoneringsplaten (trinn-for-trinn)

Denne delen samsvarerHvordan-å søkehensikt.

1. Materialforberedelse

Rå Al6061-T6 plate verifisert av PMI

Sagkuttetoleranse: ±0,3 mm

Stress-aldring for plater over 8 mm tykkelse

2. Grovfresing

Pinnfres Ø10 / Ø16 karbid

Mating: 1800–2200 mm/min

Kuttdybde: 0,4–0,8 mm

Mål: Fjern 80–85 % overflødig materiale

3. Presisjonslommer og hullbearbeiding

Verktøyradiuskompensasjon for trange toleransesoner

Nøkkelposisjoneringshull holdt ved±0,01 mm

Datum-flater frest sist for å unngå spenningsforskyvning

4. Avgrading og kantbehandling

Robotbørste eller manuell 800# sandpapir

Fasing: 0,3–0,5 mm

5. Sandblåsing

Matt, fingeravtrykksbestandig-finish

Sikrer jevn anodiseringstone

6. Svart anodisering

Hardhet forbedret / anti-slitasje

Overflateutseendet blir jevnt dypt svart

Valgfri forsegling: DI vannforsegling for bedre korrosjonsgrad

Vanlige kvalitetsproblemer og hvordan vi løser dem

Basert på ekte produksjonssaker.

1. Inkonsekvens i fargenyansen

Grunnårsaker:

Ujevn sandblåsing

Blandede partier av Al6061

Fastsette:
Vi kjører en satsvis- materialhardhetstest og opprettholder fast sprengningstrykk.

2. Vridning etter anodisering

Skjer ofte på plater tynnere enn 6 mm.

Fastsette:

Stressavlastning før-bearbeiding

To-balansert maskinering

Klem-frie anodiseringsstativ

Flathet forbedret fra0,12 mm → 0,04 mmi en kundes 2024-bestilling.

3. Fingeravtrykksmerker på halv-blanke overflater

Fastsette:
Bytt tilfin sandblåsing(#150 grit) + DI-forsegling - resulterte i en 38 % reduksjon i synlige merker i henhold til tilbakemeldinger fra kundens QC.

Nøkkelspesifikasjoner Kjøpere spør vanligvis etter

Denne delen tilfredsstillertransaksjonelle / kommersielle-hensiktsspørsmål.

Parameter	Typisk verdi
Materiale	Al6061-T6
Overflatefinish	Sandblåst + Sort eloksert
Flathet	Mindre enn eller lik 0,05 mm
Posisjoneringshulltoleranse	±0,01–0,02 mm
Platetykkelsestoleranse	±0,05 mm
Anodiseringstykkelse	10–18 μm

Hvis du trenger ekstremt stramme toleranser (f.eks. optisk robotkalibrering), kan vi holde hull innenfor±0,005 mmved hjelp av rømme + temperatur-kontrollert etterbehandling.

Bruk av svart elokserte Al6061 posisjoneringsplater

CNC festebaser

Laser- eller kameraposisjoneringsmoduler

Halvlederutstyrsbraketter

Robotkalibreringsplater

Optiske benker

Presisjonsautomatiseringsenheter

Våre vanligste bestillinger kommer fraautomasjons-OEMer, smarte utstyrsintegratorer, ogFoU-laboratorier.

Prisinnsikt: Hva påvirker kostnadene?

Fra våre faktiske sitater i 2024–2025:

Hovedkostnadsdrivere

Platestørrelse og tykkelse

Hullmengde og toleranse

Anodiseringsspesifikasjoner (standard / hard / matt-svart)

Batch mengde(større partier reduserer kostnadene med 18–35 %)

Typisk prisklasse (kun referanse)

Små plater (80 × 60 mm):$4,8–$7,5 / stk

Mellomstore plater (150 × 120 mm):$8,5–$14,0 / stk

Store plater (250 × 200 mm):$16–$28 / stk

(Prisene avhenger sterkt av tegningskompleksitet og etterbehandlingskrav.)

Vanlige spørsmål om sandblåst svart anodisert Al6061 posisjoneringsplater

1. Vil anodisering påvirke dimensjonsnøyaktigheten?

Anodisering legger til5–10 μm per side. For små toleranser undermåler vi hull før anodisering.

2. Kan platen lages med Al7075 i stedet for Al6061?

Ja-Al7075 gir bedre styrke, men viser litt mindre jevn farge etter anodisering.

3. Hvordan vedlikeholde en sort eloksert armaturplate?

Bruk alkoholservietter; unngå alkaliske rengjøringsmidler som kan falme belegget.

Populære tags: bearbeiding av sandblåst svart eloksert al6061 posisjoneringsplate, Kina bearbeiding av sandblåst svart anodisert al6061 posisjoneringsplate produsenter, leverandører, fabrikk
